Batarya paketleri ve elektronik uygulamalarda yalnızca doğru hücreyi, BMS kartını veya nikel şeridi seçmek yeterli değildir. Elektriksel yalıtım da sistemin güvenli ve düzenli çalışması açısından önemli bir parçadır. Bu amaçla kullanılan malzemelerden biri arpa kağıdı olarak bilinen yalıtım kağıdıdır.
Özellikle lityum iyon pil paketleri, batarya grupları, elektrik-elektronik uygulamaları ve çeşitli mekanik montajlarda kullanılan yalıtkan arpa kağıdı, temas etmemesi gereken iletken yüzeylerin birbirinden ayrılmasına yardımcı olur.
Pilmatik’te farklı genişliklerde kendinden yapışkanlı arpa kağıdı seçenekleri bulunduğu için uygulamanın boyutuna göre uygun ölçü tercih edilebilir.
Arpa Kağıdı Nedir?
Arpa kağıdı, elektriksel yalıtım amacıyla kullanılan ince ve şekillendirilebilir bir yalıtım malzemesidir. Elektronik uygulamalarda iletken parçalar arasında fiziksel bir bariyer oluşturmak için kullanılır.
Batarya paketlerinde arpa kağıdının temel görevi, metal yüzeyler ve bağlantı elemanları arasında istenmeyen elektriksel temas riskini azaltmaktır.
Kullanım yerine göre malzeme;
- kesilebilir,
- farklı formlara getirilebilir,
- yüzeye yapıştırılabilir,
- pil paketinin belirli bölgelerine katman olarak uygulanabilir.
Kendinden yapışkanlı modeller, montaj sırasında ayrıca yapıştırıcı kullanılmasını gerektirmediği için pratik bir kullanım sağlar.
Arpa Kağıdı Nerelerde Kullanılır?
Arpa kağıdı özellikle pil ve batarya uygulamalarında tercih edilir.
Başlıca kullanım alanları şunlardır:
- 18650 ve benzeri silindirik pil paketleri
- Li-ion batarya grupları
- Batarya paketlerinin iç yalıtımı
- Nikel şerit ile pil gövdesi arasındaki bölgeler
- BMS kartı ile batarya grubu arasındaki yüzeyler
- Elektronik kartların yalıtılması
- Metal kasalı elektronik projeler
- Elektriksel izolasyon gereken küçük mekanik uygulamalar
Batarya paketinde kullanılacak yalıtım malzemesinin yerleşimi, tasarımın yapısına göre değişebilir.
Batarya Paketlerinde Arpa Kağıdı Neden Kullanılır?
Bir pil paketinde çok sayıda iletken yüzey birbirine oldukça yakın olabilir.
Örneğin;
- pil kutupları,
- nikel şeritler,
- bağlantı kabloları,
- lehim noktaları,
- BMS kartı,
- metal muhafaza
aynı sistem içerisinde bulunabilir.
Bu parçaların istenmeyen şekilde birbirine temas etmesi kısa devre riskini artırabilir.
Arpa kağıdı, bu yüzeyler arasında elektriksel izolasyon tabakası oluşturarak daha kontrollü bir batarya montajına katkı sağlar.
Kendinden Yapışkanlı Arpa Kağıdı Avantajları
Kendinden yapışkanlı arpa kağıdı, klasik yalıtım kağıdına göre montaj kolaylığı sunar.
Başlıca avantajları:
- Kesilip doğrudan uygulanabilir.
- Ek yapıştırıcı gerektirmez.
- Batarya yüzeyinde sabitlenmesi daha kolaydır.
- İnce yapısı sayesinde fazla hacim oluşturmaz.
- Farklı ölçülerde kesilerek özel uygulamalara uyarlanabilir.
Özellikle batarya paketleme işlemlerinde hızlı ve temiz çalışma sağlar.
Arpa Kağıdı Ölçüsü Nasıl Seçilir?

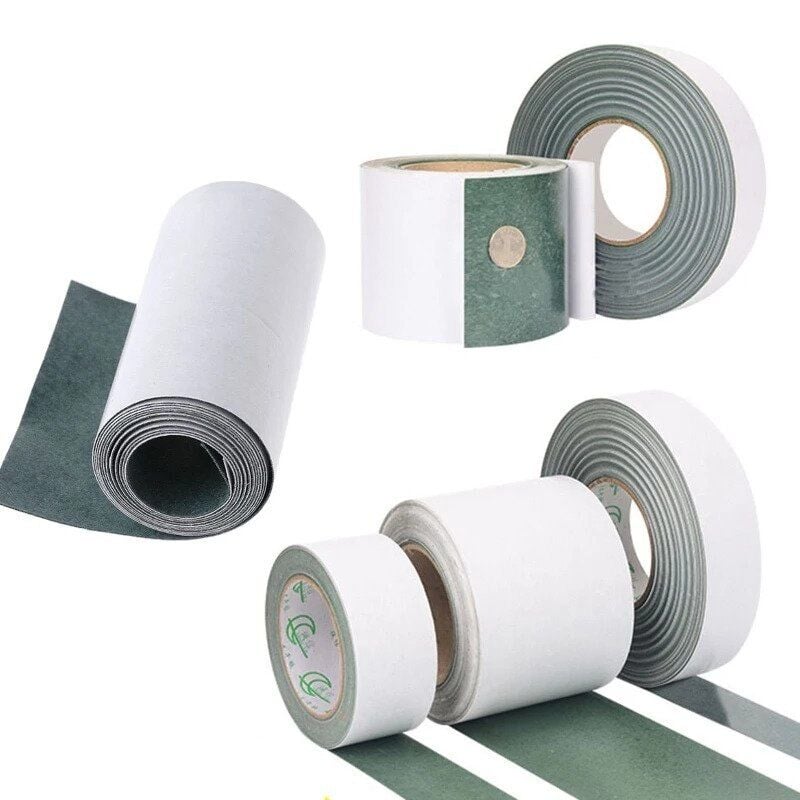

Pilmatik’te farklı genişliklerde kendinden yapışkanlı yalıtkan arpa kağıdı seçenekleri bulunuyor.
Listelenen ölçüler arasında:
- 65 mm
- 100 mm
- 120 mm
- 170 mm
- 200 mm
- 300 mm
genişlik seçenekleri yer alıyor ve ürünler 1 metre uzunlukta sunuluyor.
Doğru ölçü seçimi uygulama alanına göre yapılmalıdır.
65 mm Arpa Kağıdı
Dar batarya paketleri, küçük elektronik projeler ve lokal izolasyon uygulamaları için kullanılabilir.
100 mm Arpa Kağıdı
Orta boy batarya gruplarında ve genel amaçlı yalıtım uygulamalarında tercih edilebilir.
120 mm Arpa Kağıdı
Pilmatik’te bulunan orta genişlikte seçeneklerden biridir ve çeşitli batarya paketleri için uygun bir kullanım alanı sunar.
170 mm Arpa Kağıdı
Daha geniş batarya yüzeylerinin tek parça malzemeyle kaplanması gereken uygulamalarda değerlendirilebilir.

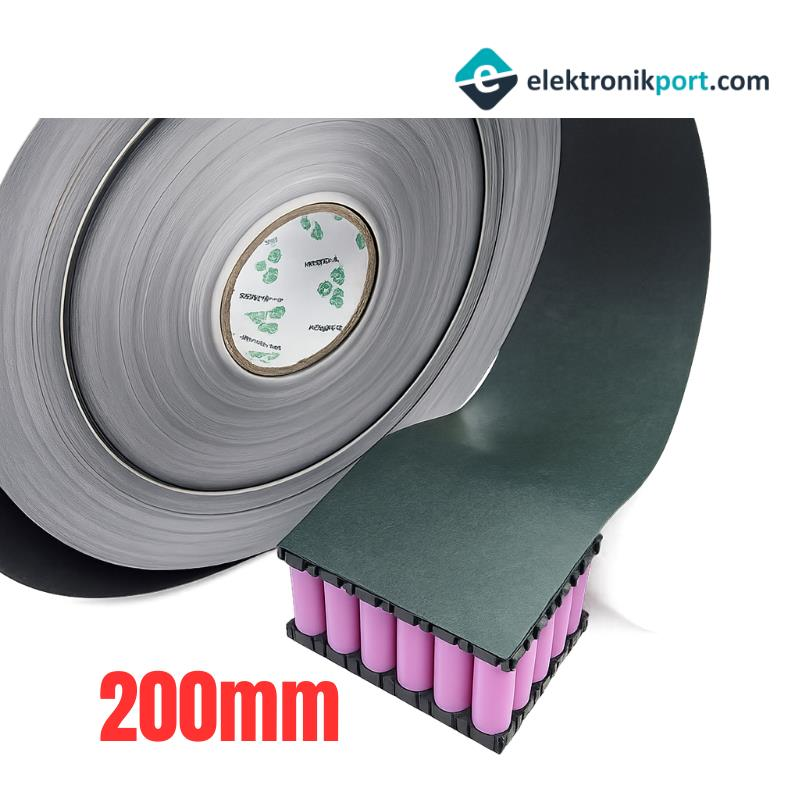

200 mm Arpa Kağıdı
Büyük batarya gruplarında veya geniş yüzeyli elektronik montajlarda kullanılabilir.
300 mm Arpa Kağıdı
Geniş batarya paketlerinin veya büyük yüzeylerin izolasyonunda daha az ek yeri oluşturmak için tercih edilebilir.
Bu ölçülerin tamamı Pilmatik ürün aramasında farklı stok kodlarıyla listelenmektedir.
Arpa Kağıdı Nasıl Uygulanır?
Uygulama öncesinde arpa kağıdının kullanılacağı alanın ölçüsü belirlenmelidir.
Genel uygulama sırası şu şekilde olabilir:
- Yalıtım yapılacak yüzey ölçülür.
- Arpa kağıdı uygun ölçüde kesilir.
- Yüzeyde metal talaşı, lehim artığı veya keskin çıkıntı bulunmadığından emin olunur.
- Kendinden yapışkanlı yüzeyin koruyucu tabakası çıkarılır.
- Kağıt yüzeye düzgün biçimde yerleştirilir.
- Kırışıklık veya açıklık kalmaması kontrol edilir.
- Montaj tamamlandıktan sonra temas noktaları tekrar incelenir.
Yalıtım malzemesinin keskin metal kenarlardan zarar görmemesine dikkat edilmelidir.
Arpa Kağıdı ile Shrink Birlikte Kullanılır mı?
Evet. Arpa kağıdı ve batarya shrink malzemeleri farklı görevler üstlenir ve aynı batarya paketinde birlikte kullanılabilir.
Arpa kağıdı, bataryanın iç kısmındaki elektriksel izolasyona yardımcı olur.
Shrink, çoğunlukla batarya paketinin dış yüzeyini sararak paketin mekanik olarak bir arada tutulmasına ve dış koruma sağlanmasına yardımcı olur.
Tipik bir batarya yapısında iç kısımda:
- izolasyon kağıdı,
- nikel şerit,
- bağlantı kabloları,
- BMS,
dış bölümde ise shrink malzemesi kullanılabilir.
Bu nedenle arpa kağıdı ve shrink birbirinin alternatifi olmaktan çok birbirini tamamlayan malzemelerdir.
32650 ve 32700 Piller İçin İzolasyon Conta Kağıdı
Pilmatik’te rulo arpa kağıtlarının yanında 32650 ve 32700 piller için 60 adet izolasyon conta kağıdı da bulunuyor.
Hazır conta formundaki izolasyon parçaları özellikle silindirik hücrelerin kutup bölgelerinde pratik kullanım sağlar.
Bu tür hazır kesilmiş izolasyon halkaları:
- pil kutuplarının çevresine uygulanabilir,
- nikel şerit ile hücre gövdesi arasında ek yalıtım sağlayabilir,
- tek tek kesim ihtiyacını azaltabilir.
Seri batarya üretimi veya çok sayıda hücre kullanılan paketlerde hazır conta kağıtları çalışma süresini kısaltabilir.
Arpa Kağıdı Kesilirken Nelere Dikkat Edilmeli?
Kesim sırasında mümkün olduğunca düzgün kenarlar oluşturulmalıdır.
Özellikle:
- pil kutuplarına yakın bölgelerde gereğinden büyük açıklık bırakılmamalı,
- keskin köşeler azaltılmalı,
- yırtılmış malzeme kullanılmamalı,
- yüzey tamamen kaplanması gereken bölgelerde boşluk bırakılmamalıdır.
Batarya tasarımında yalnızca kağıdın varlığı değil, doğru yere ve doğru şekilde uygulanması da önemlidir.
Arpa Kağıdı ile Nikel Şerit Birlikte Nasıl Kullanılır?
Batarya paketlerinde hücreler genellikle nikel şerit yardımıyla birbirine bağlanır.
Punto işlemi sırasında nikel şerit doğrudan hücrelerin kutuplarına bağlanır. Ancak bazı bölgelerde şeridin pilin metal gövdesine temas etmesi istenmez.
Bu nedenle tasarıma bağlı olarak arpa kağıdı, nikel şerit ile hücre gövdesi arasında koruyucu bir yalıtım katmanı olarak kullanılabilir.
Özellikle seri-paralel bağlantıların yoğun olduğu paketlerde bu izolasyon önem kazanır.
Arpa Kağıdı Seçerken Nelere Dikkat Edilmeli?
Bir arpa kağıdı seçerken yalnızca genişliğe bakmak yeterli değildir.
Şu noktalar da değerlendirilmelidir:
- uygulanacak yüzeyin ölçüsü,
- yapışkanlı veya yapışkansız olması,
- gerekli esneklik,
- uygulamanın sıcaklık koşulları,
- batarya paketinin geometrisi,
- kesim kolaylığı,
- kullanılan pil tipi.
Küçük bir yüzey için 300 mm genişlikte ürün almak kesim kaybını artırabilir. Buna karşılık geniş bir batarya paketi için dar malzeme kullanmak çok fazla ek yeri oluşturabilir.
Pilmatik Arpa Kağıdı Seçenekleri
Pilmatik’in Shrink ve Yalıtım grubunda farklı ölçülerde kendinden yapışkanlı arpa kağıdı seçenekleri bulunuyor. Mevcut arama sonuçlarında 65, 100, 120, 170, 200 ve 300 mm genişliğinde 1 metrelik ürünlerle birlikte 32650–32700 piller için hazır izolasyon conta kağıtları listeleniyor.
Farklı ölçü seçeneklerinin bulunması, kullanıcıların yalnızca ihtiyaç duydukları genişliğe uygun malzemeyi seçebilmesine olanak sağlar.
Sonuç
Arpa kağıdı, batarya üretimi ve elektronik montajda küçük görünen ancak önemli bir işleve sahip yalıtım malzemelerinden biridir.
Doğru kullanıldığında iletken yüzeylerin birbirinden ayrılmasına, batarya paketinin daha düzenli hazırlanmasına ve istenmeyen elektriksel temas riskinin azaltılmasına yardımcı olur.
Kendinden yapışkanlı seçenekler montajı kolaylaştırırken farklı genişlikler de 18650 gibi küçük hücre paketlerinden daha büyük batarya gruplarına kadar geniş bir kullanım alanı sağlar.
